Travi HE
Travi a doppio T serie HE nelle varianti A (alleggerita), B (normale) e M (rinforzata).
Travi a doppio T serie HE laminate a caldo, disponibili nelle tre varianti: A (serie alleggerita), B (serie normale) e M (serie rinforzata).
Per ogni profilo e serie sono riportate le dimensioni della sezione — altezza (h), larghezza (b), spessore dell'anima (a) e spessore dell'ala (e) — e il peso lineare in kg/m.
Travi HE (A / B / M)
| Profilo | Serie | h (mm) | b (mm) | a (mm) | e (mm) | Peso kg/m |
|---|---|---|---|---|---|---|
| 100 | A | 96 | 100 | 5 | 8 | 16,7 |
| 100 | B | 100 | 100 | 6 | 10 | 20,4 |
| 100 | M | 120 | 106 | 12 | 20 | 41,8 |
| 120 | A | 114 | 120 | 5 | 8 | 19,9 |
| 120 | B | 120 | 120 | 6,5 | 11 | 26,7 |
| 120 | M | 140 | 126 | 12,5 | 21 | 52,1 |
| 140 | A | 133 | 140 | 5,5 | 8,5 | 24,7 |
| 140 | B | 140 | 140 | 7 | 12 | 33,7 |
| 140 | M | 160 | 146 | 13 | 22 | 63,2 |
| 160 | A | 152 | 160 | 6 | 9 | 30,4 |
| 160 | B | 160 | 160 | 8 | 13 | 42,6 |
| 160 | M | 180 | 166 | 14 | 23 | 76,2 |
| 180 | A | 171 | 180 | 6 | 9,5 | 35,5 |
| 180 | B | 180 | 180 | 8,5 | 14 | 51,2 |
| 180 | M | 200 | 186 | 14,5 | 24 | 88,9 |
| 200 | A | 190 | 200 | 6,5 | 10 | 42,3 |
| 200 | B | 200 | 200 | 9 | 15 | 61,3 |
| 200 | M | 220 | 206 | 15 | 25 | 103,0 |
| 220 | A | 210 | 220 | 7 | 11 | 50,5 |
| 220 | B | 220 | 220 | 9,5 | 16 | 71,5 |
| 220 | M | 240 | 226 | 15,5 | 26 | 117 |
| 240 | A | 230 | 240 | 7,5 | 12 | 60,3 |
| 240 | B | 240 | 240 | 10 | 17 | 83,2 |
| 240 | M | 270 | 248 | 18 | 32 | 157 |
| 260 | A | 250 | 260 | 7,5 | 12,5 | 68,2 |
| 260 | B | 260 | 260 | 10 | 17,5 | 93 |
| 260 | M | 290 | 268 | 18 | 32,5 | 172 |
| 280 | A | 270 | 280 | 8 | 13 | 76 |
| 280 | B | 280 | 280 | 10,5 | 18 | 103 |
| 280 | M | 310 | 288 | 18,5 | 33 | 189 |
| 300 | A | 290 | 300 | 8,5 | 14 | 88 |
| 300 | B | 300 | 300 | 11 | 19 | 117 |
| 300 | M | 340 | 310 | 21 | 39 | 238 |
| 320 | A | 310 | 300 | 9 | 15,5 | 98 |
| 320 | B | 320 | 300 | 11,5 | 20,5 | 127 |
| 320 | M | 359 | 309 | 21 | 40 | 245 |
| 340 | A | 330 | 300 | 9,5 | 16,5 | 105 |
| 340 | B | 340 | 300 | 12 | 21,5 | 134 |
| 340 | M | 377 | 309 | 21 | 40 | 248 |
| 360 | A | 350 | 300 | 10 | 17,5 | 112 |
| 360 | B | 360 | 300 | 12,5 | 22,5 | 142 |
| 360 | M | 395 | 308 | 21 | 40 | 250 |
| 400 | A | 390 | 300 | 11 | 19 | 125 |
| 400 | B | 400 | 300 | 13,5 | 24 | 155 |
| 400 | M | 432 | 307 | 21 | 40 | 256 |
| 450 | A | 440 | 300 | 11,5 | 21 | 140 |
| 450 | B | 450 | 300 | 14 | 26 | 171 |
| 450 | M | 478 | 307 | 21 | 40 | 263 |
| 500 | A | 490 | 300 | 12 | 23 | 155 |
| 500 | B | 500 | 300 | 14,5 | 28 | 187 |
| 500 | M | 524 | 306 | 21 | 40 | 270 |
| 600 | A | 590 | 300 | 13 | 25 | 178 |
| 600 | B | 600 | 300 | 15,5 | 30 | 212 |
| 600 | M | 620 | 305 | 21 | 40 | 285 |
A = serie alleggerita — B = serie normale — M = serie rinforzata.
Schede tecniche

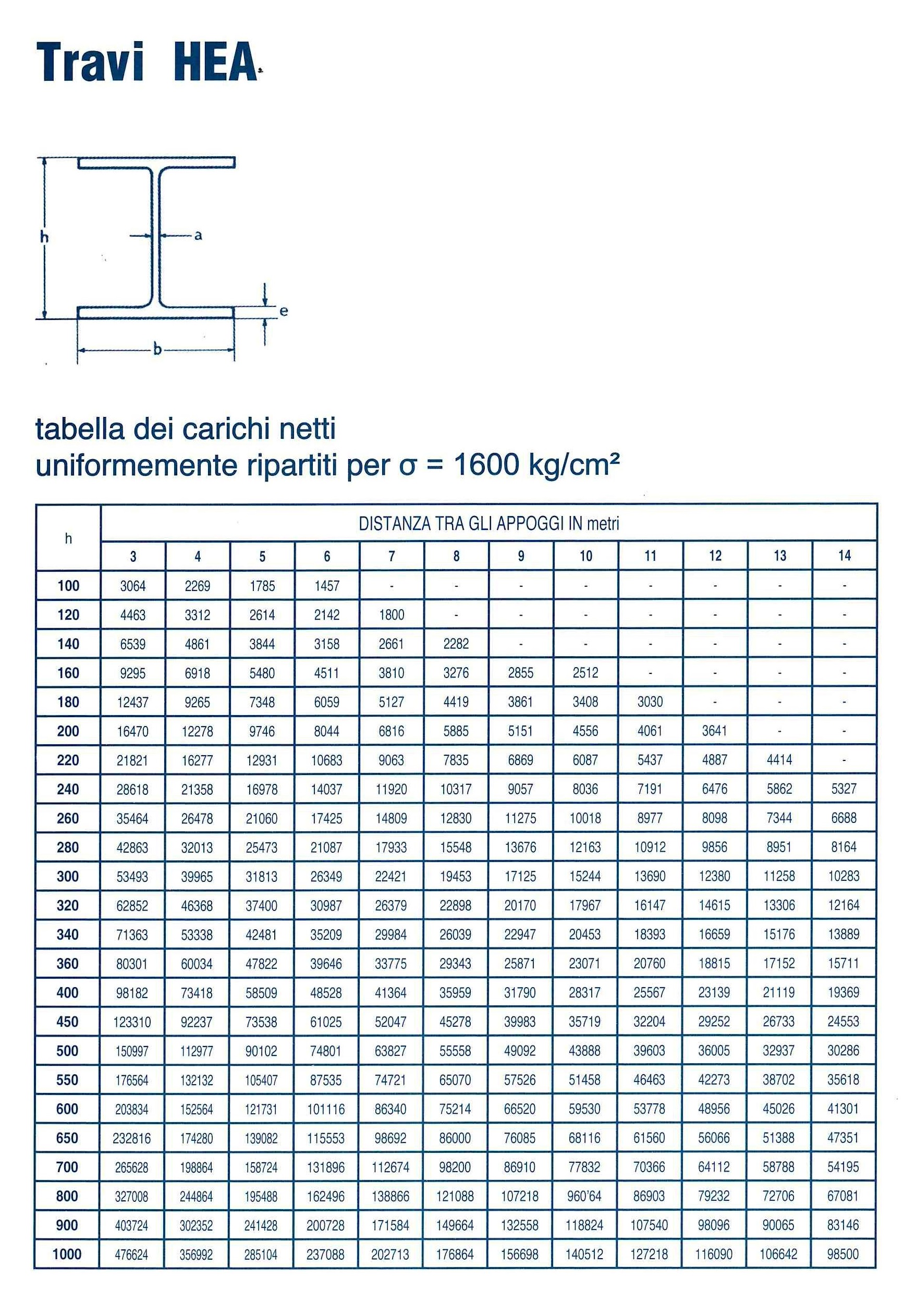

Travi HEA: tabella dei carichi
